UF300-Dvoustupňová ochrana FVE

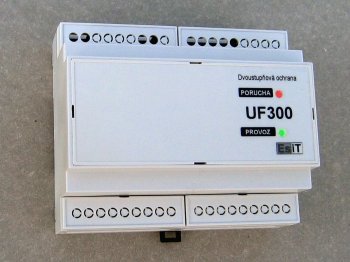

UF300 S rozvojem a neustálým zvyšováním počtu fotovoltaických elektráren vznikl požadavek okamžitého odpojení FVE při poruše sítě a opětovného připojení po definovaném čase po odeznění poruchy. UF300 slouží tedy pro ochranu sítě před nežádoucími účinky malých zdrojů připojených k síti a zároveň jako ochrana těchto zdrojů před účinky poruch sítě. U větších elektráren je požadavek ze strany rozvodných závodů vybavit FVE ochranou dvoustupňovou.

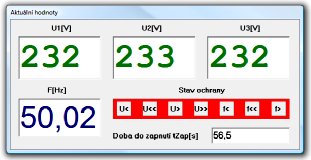

To řeší zařízení UF300. Obsahuje relé, které přes stykač připojuje FVE k síti. Měří napětí v jedné nebo ve třech fázích (lze zvolit) a frekvenci, pro obě veličiny lze nastavit dvě sady mezí a ke každé čas vybavení. Nastavení se provádí pomocí PC, přes rozhraní USB. PC aplikace dále zobrazuje aktuální hodnoty měřených veličin a stav přístroje. Dále je možné vyčíst až historii o chování přístroje. Aktuální stav ochrany je indikován dvěmi LED diodami. UF300 On-line hodnoty a stav
UF300 Nastavení

UF300 Historie

UF300 USB
Technické parametry
Vstupy3x 230V AC
Výstupy1x Relé 30V DC / 250V AC / 5A
Rozsah a přesnost měření napětí0 ÷ 320V ± 1%
Rozsah a přesnost měření frekvence20 ÷ 200Hz ± 0,05 %
Napájení / spotřeba230V / 50Hz / 3W
Signalizace stavu2x LED dioda
Obsuha, nastaveníPC program, připojení přes USB rozhraní
Hloubka historie480 záznamů
Rozměry106 x 90 x 58 mm
KrytíIP20
Třída impulsního přepětíIII dle IEC 664-I


Výběr souborů ke stažení
USB DriverUSB Driver pro Windows
UF300 - návodNávod na dvoustupňovou ochranu FVE
UF300 - softwareObslužný software na dvoustupňovou ochranu FVE verze 1.03.02 z 1.11.2012
