Nabízíme výrobu informačních panelu dle Vašich požadavků. Panely mají všestranné použití jako:

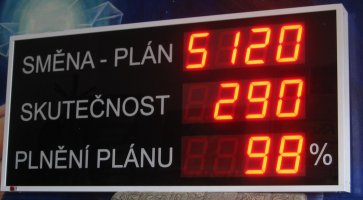

Počítadla výrobků v průmyslu - motivační počítadla.
Měření a zobrazování fyzikálních veličin (teploty,tlaku,hmotnosti,výkonu apod)
Zobrazování hodnot registrů PLC a měřících přístrojů
Řízení jednoduchých procesů a zobrazování výsledků
Informace o výdejním místě, čísle linky, čísle zboží
Počítadla průchodů
Čas,datum
Nestandardní zakázkové zobrazovače
Další a další ....

Panely jsou uloženy v plastovém nebo hliníkovém rámu, příp. v kovové skříňce libovolné barvy, nebo nerez.
Používáme kompaktní segmenty velikostí 38, 57 a 100mm, v barvě červené a zelené, popř. dvoubarevné.
Segmenty větších velikostí a pro vnější prostředí jsou složeny z jednotlivých LED diod přiměřené svítivosti. Můžeme Vám nabídnout segmenty o výšce 140, 200, 300 a 400mm.
Pro zobrazení doplňkových znaků jsou k dispozici displeje maticové.
Celý systém je řešen modulárně, typ, barvu a velikost jednotlivých segmentů lze libovolně kombinovat.
Displej umožňuje měnit jas v 9 stupních.
Řídící jednotka může provádět celou aplikaci, nebo jen přijímat povely z nadřazeného systému.

Komponenty, periferie
Zobrazovací segmenty	Typ: Kompaktní sedmisegmentové zobrazovače velikosti 38, 57 a 100mm Sedmisegmentové zobrazovače složené z jednotlivých LED diod. Velikost 100, 140, 200 a 300mm Grafické (maticové) zobrazovače velikosti 57 a 100mm Barva: červená zelená dvoubarevné - červená a zelená - mícháním lze získat žlutou a oranžovou Jednotlivé typy segmentů jsou popsány v našem e-shopu.
Řídící jednotky	ESM1 - Získává data sériové lince 485 pevně daným textovým protokolem, vždy jako slave. ESM2 - Již se nepoužívá, nahrazena jednotkou ESM3. ESM3 - Je možné naprogramovat aplikaci typickou pro PLC. Může komunikovat libovolným protokolem jak v režimu master, tak slave. Získávat zobrazované hodnoty svými vstupy. Používat sériovou linku k ovládání a pro účely vizualizace Připojovat další periferie (Vstupy, výstupy, DCF modul, .....) Umožňuje provádět různé řídící a měřící algoritmy Přeprogramovat na dálku Obsahuje: 6 digitálních galv. oddělených vstupů, 2 výstupní relé, 2 analogové vstupy Galvanicky oddělenou sëriovou linku 232 a 485, interní sběrnici pro připojení dalších IO modulů Držák SD karty pro účely reprogramování a logování Konektory pro přijímač signálu z dálkového ovladače, DCF modul a čidlo intenzity vnějšího osvětlení
Skříň	Rám z plastových nebo hliníkových profilů. Možnost výroby zakázkových skříní a rozvaděčů z plechu + lak nebo nerez. Panel ze skla nebo plexiskla opatřený krycími a transparentními fóliemi, fóliovým písmem a grafikou.
Ovládání, vizualizace	Infra ovladač k TV přijímači (Numerická) PC klávesnice Digitální vstupy Sériová linka 232 nebo 485 Ethernet
Přídavné moduly (shodné jako pro M-BOX)	8OP-I2C - Modul 8 * opto vstup na sběrnici I2C 3RE-I2C - Modul 3 * reléový výstup a 1 * opto vstup na sběrnici I2C DCF-IN - Modul pro příjem přesného času MOD-R - Modul pro měření teploty odporovými teploměry (typ PT NI, NTC) MOD-TC - Modul pro měření teploty termočlánky (K, S, J, N, T, E, R, B, C)

Odkazy
Stavebnice průmyslových počítadel	Aplikace pro výrobní závody
Zobrazovače fyzikálních veličin	Typické vlastnosti, možnosti
Fotogalerie	Fotografie některých realizovaných panelů v "jejich" prostředí
Menza ZČU Plzeň-Bory	Realizovaná aplikace z jiné oblasti

Výběr souborů ke stažení
Zobrazovač fyzikální veličiny	Návod k obsluze zobrazovače fyzikální veličiny realizované napětím 0 ÷ 10V
Bazén - Čas, Teplota vody a vzduchu	Návod k obsluze
Zobrazovač výkonu	Návod k obsluze zobrazovače odebíraného nebo dodávaného výkonu, měřeného z SO impulzů elektroměru
Motivační počítadlo Směna plán-stav-odchylka	Návod k obsluze motivačního počítadla.
Informační panely	Prospekt
Informationspaneel	Prospect Deutsche
Vizualizace výroby - obecný prospekt	Prospekt na dodávku zboží a služeb pro vizualizaci výroby

Podobné "panely" je možno dodat v LCD verzi.
