Stavebnice umožňuje realizovat úlohy od jednoho čítacího vstupu až po monitorovací zařízení více strojů či pracovišť. Při použití záznamu jednotlivých událostí (vyrobených kusů) na paměťovou kartu je možné kromě okamžiku započítání aktuálního kusu zaznamenat i další údaje týkající se vyrobeného kusu, pracovníka či jiných okolností na pracovišti.

Příklad klasické aplikace

Čítač 1 počítá vyrobené kusy, čítač 2 čítá v pravidelném intervalu a určuje plán. Display má tři a nebo čtyři řádky: plán na směnu, skutečnou produkci a dále některé z údajů: Plán pro aktuální čas, odchylku od tohoto plánu (kladné i záporné číslo), procentuelní plnění apod. Počáteční údaje nastavujete jednoduše pomocí dálkového ovladače, PC numerické klávesnice nebo na klávesnici řídicího přístroje.

Aplikace může být dále vybavena možností nastavení přestávek, automatického nulování na začátku nové směny a dalšími vlastnostmi dle přání zákazníka.

Záznam událostí

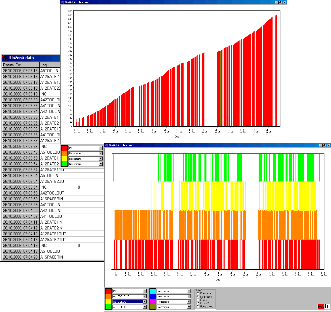

Jednotlivá pracoviště se osadí čidly a přístroj zaznamená časy všech průchodů a opuštění na paměťovou kartu typu MMC či SD, jejíž kapacita je pro tento účel takřka neomezená. Záznamy pak lze pomocí dodaného PC programu prohlížet v textové a grafické podobě, vyhodnocovat statistiky, slabá místa, poruchové stavy a exportovat do jiných systémů, např. do Excelu.

Aplikaci je možné dále rozšiřovat, osadit výstupní moduly pro připojení různých signalizací, nebo řídit provoz celé linky.

On-Line vizualizace

Zařízení lze připojit k PC a chod celé linky sledovat na počítači a stavy distribuovat po podnikovém intranetu.

Celý systém je řešen jako stavebnice obsahující programovatelný řídící a záznamový modul, klávesnici nebo ovladač, displejové jednotky, moduly vstupů a výstupů a komunikační moduly.

Změna programu řídícího modulu se provádí nakopírováním souboru na paměťovou kartu a restartem aplikace nebo pomocí sériové linky.

Panely se vyrábějí zakázkově, je možné osadit libovolný počet segmentů, na výběr je několik velikostí, typů a barev. Display má nastavitelný jas.

LCD verze

Pokud vyhoví rozměry a prostředí, je možno LED segmenty nahradit LCD monitorem či TV. Více o LCD zde.

Softwarové řešení

Tyto panely mohou být čistě hardwarové bez použití PC, nebo naopak jako PC aplikace a zavěsí se pouze LCD display, nebo jako kombinace - panel zajišťuje vstupy a zobrazení, PC vše ostatní. Možnosti PC jsou samožřejmně výrazně vyšší, né všude jsou však je to však vhodné.

Na obrázku je příklad čistě softwarového řešení. Data jsou získávána sériovou linkou z řídícího PLC. Více o software zde
