Regulátor jalového výkonu ZMC-JALO

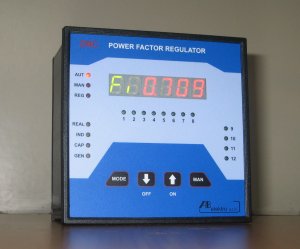

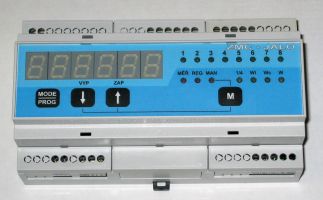

ZMC-JALO-L8   ZMC-P

Tyto regulátory slouží pro řízení spínání kondenzátorových baterií v rámci udržení účiníku ve sjednaných mezích. Připojují se k vysílacímu zařízení energetiky, což umožňuje velmi přesné vykompenzování vlastního odběru. Zařízení zajišťuje připínání kompenzačních baterií popř indukčností jak klasicky pomocí stykačů, tak za pomocí rychlých spínačů. Vyrábí se v několika modifikacích - provedení na lištu nebo do panelu, s počtem výstupů 5,8 nebo 12. Regulátory lze kaskádně spojit a rozšířit tak počet výstupů až na 24.

Nastavení parametrů lze provést přímo na přístroji, ale také pomocí programu na PC. Chování spínacího algoritmu lze upravit pro různé druhy provozu. Přístroj je možno přepnout do manuálního provozu.

Obecné informace k regulátoru ZMC

Technické parametry
Vstupy4x pulsy 3 ÷ 30V DC, délka min. 0,1s
Výstupy5,8 nebo 12 x relé, zdroj 15Vss/30mA (jsou-li pulsy realizovány pasivním spínačem)
Interface 6-ti znakový sedmisegmentový display, 12/15/19 x LED, 4 tlačítka, piezo
Algoritmus spínáníNejvhodnější kombinace dle kritérií
Další funkceZobrazení výkonů, přes sériovou linku i práce
Sériová linkaServisní, volitelně RS485
RozměryLišta: 158 * 90 *58 mm, Panel 140 * 140 *80 mm
Napájení / spotřeba230V / 3W
KrytíIP20
Třída impulsního přepětíIII dle IEC 664-I


Výběr souborů ke stažení
Regulátory jalového výkonuProspekt
ZMC-JALO-LNávod na regulátor jalového výkonu - verze na lištu
ZMC-JALO-PNávod na regulátor jalového výkonu - verze do panelu
ZMC-SetupNastavovací program pro regulátory JALO, AJA a HPJ
